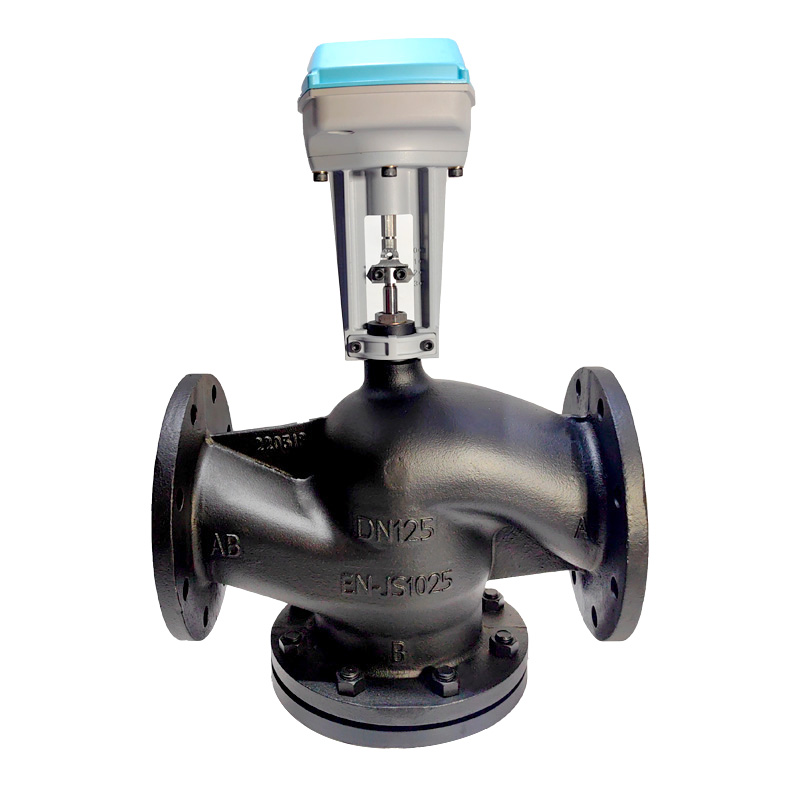

產品特點：
l 精密鑄造WCB
l 閥體采用壓力平衡式，保證了在低作用力下的高關斷能力，高壓差下開關自如
l 最大允許壓差 1000kpa
l 閥桿密封采用組合特種專用密封
l 全金屬連接閥座保證使用壽命
l 符合GB9113法蘭連接標準
技術參數：
l 公稱壓力 PN16/25
l 適用介質 水、蒸汽
l 介質溫度 2~~350℃
l 流體特性 等百分比
l 泄漏率 Kvs ≤0.02％
l 閥桿、閥芯、閥座： 304 不銹鋼
l 行 程 DN40-100 20mm
DN125-150 40mm
應用：
適用于區域供熱系統、暖通空調系統中的連續控制。
可與西門子SAX、SKD、SKB、SKC系列執行器配合安裝。
規格型號技術參數
訂貨型號 | 規格（DN） | kv值 （m3/h） | 行程 | SAX 800N | SKD 1000N | SKB 2800N | SKC 2800N |
NXK52.32 | DN32 | 12 | 20mm | ● | ● | ○ | ○ |
NXK52.40 | DN40 | 19 | ● | ● | ○ | ○ | |
NXK52.50 | DN50 | 31 | ● | ● | ● | ○ | |
NXK52.65 | DN65 | 49 | ● | ● | ● | ○ | |
NXK52.80 | DN80 | 78 | ● | ● | ● | ○ | |
NXK52.100 | DN100 | 124 | ○ | ● | ● | ○ | |
NXK52. 125 | DN125 | 200 | 40mm | ○ | ○ | ○ | ● |
NXK52.150 | DN150 | 300 | ○ | ○ | ○ | ● | |
NXK52.200 | DN200 | 420 | ○ | ○ | ○ | ● | |
NXK52.250 | DN250 | 580 | ○ | ○ | ○ | ● |
● 代表可選執行器，○代表不可選 執行器國產執行器
流動方向示意圖
DN | B | D | D2 | D4 | H1 | H2 | K | L1 | L2 | L3 | 重量 |
[mm] | 直徑 | 直徑 | 直徑 | [kg] | |||||||
32 | 18 | 135 |
18 (4x) | 76 | 45 | 143 | 100 | 180 | 90 | 95 | 10 |
40 | 18 | 145 | 84 | 50 | 147 | 110 | 200 | 100 | 98 | 10.5 | |
50 | 20 | 160 | 99 | 53 | 150 | 125 | 230 | 115 | 110 | 15 | |
65 | 20 | 180 | 118 | 73 | 170 | 145 | 290 | 145 | 130 | 21 | |
80 | 24 | 195 | 18 (8x) | 132 | 90 | 186 | 160 | 310 | 155 | 135 | 26.8 |
100 | 26 | 215 | 156 | 97 | 195 | 180 | 350 | 175 | 150 | 37.5 | |
125 | 28 | 245 | 184 | 108 | 225 | 210 | 400 | 200 | 168 | 55 | |
150 | 30 | 280 | 22X8 | 211 | 142 | 259 | 240 | 480 | 240 | 195 | 81 |
200 | 22X12 | 266 | 295 | 500 | 250 | ||||||
250 | 26X12 | 319 | 355 | 620 | 310 |
