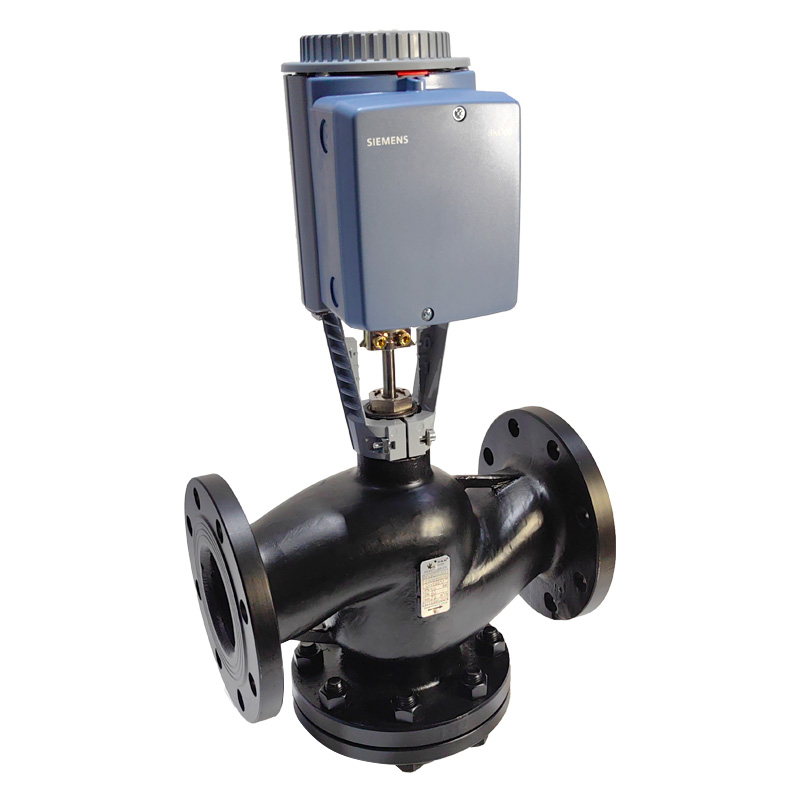

產品參數：
l 精密鑄造（樹脂砂）球墨鑄鐵GGG-50
l 閥體采用壓力平衡式，保證了在低作用力下的高關斷能力，高壓差下開關自如
l 最大允許壓差 1000kpa
l 閥桿密封采用組合特種專用密封
l 全金屬連接閥座保證使用壽命
l 符合GB9113法蘭連接標準
通用參數：
l 公稱壓力 PN16
l 適用介質 水、蒸汽
l 介質溫度 2~~220℃
l 流體特性 等百分比
l 泄漏率 Kvs ≤0.02％
l 閥桿、閥芯、閥座： 304 不銹鋼
l 行 程 DN40-100 20mm DN100-150 40mm
參數說明：
訂貨型號 | 規格（DN） | kv值 （m3/h） | 行程 | SAX 800N | SKD 1000N | SKB 2800N | SKC 2800N |
NVK41.32 | DN32 | 12 | 20mm | ● | ● | ○ | ○ |
NVK41.40 | DN40 | 19 | ● | ● | ○ | ○ | |
NVK41.50 | DN50 | 31 | ● | ● | ● | ○ | |
NVK41.65 | DN65 | 49 | ● | ● | ● | ○ | |
NVK41.80 | DN80 | 78 | ● | ● | ● | ○ | |
NVK41.100 | DN100 | 124 | ○ | ● | ● | ○ | |
NVK41. 125 | DN125 | 200 | 40mm | ○ | ○ | ○ | ● |
NVK41.150 | DN150 | 300 | ○ | ○ | ○ | ● | |
NVK41.200 | DN200 | 420 | ○ | ○ | ○ | ● | |
NVK41.250 | DN250 | 580 | ○ | ○ | ○ | ● |
●代表可選執行器，○代表不可選執行器
DN | B | D | D2 | D4 | H1 | H2 | K | L1 | L2 | L3 | 重量 |
[mm] | 直徑 | 直徑 | 直徑 | [kg] | |||||||
40 | 20 | 148 | 18 (4X) | 84 | 90 | 190 | 110 | 200 | 100 | 130 | 13 |
50 | 20 | 160 | 99 | 100 | 200 | 125 | 230 | 115 | 145 | 18 | |
65 | 22 | 185 | 118 | 110 | 210 | 145 | 290 | 145 | 140 | 25.5 | |
80 | 24 | 200 | 18 (8X) | 132 | 124 | 224 | 160 | 310 | 155 | 165 | 33.5 |
100 | 26 | 220 | 156 | 126 | 245 | 180 | 350 | 175 | 175 | 42.5 | |
125 | 28 | 250 | 184 | 166 | 285 | 210 | 400 | 200 | 190 | 62.5 | |
150 | 30 | 280 | 22X8 | 210 | 176 | 295 | 240 | 480 | 240 | 230 | 88 |
200 | 22X12 | ||||||||||
250 | 26X12 |
