分時分區控制系統由監控中心、分時分區控制箱、電動調節閥、溫度變送器、以及室外溫度傳感器等組成。
為了實現對公共建筑的分時分區控制，需在每棟樓的回水管上加裝一個電動調節閥，并加裝溫度變送器、及其他配套儀表，所有設備信號傳輸?shù)揭粋€(gè)就地控制箱上。就地控制箱對閥門自動控制，可將采集的溫度、閥門開度等信號上傳至監控中心，可實現遠程操作。
監控中心負責采集管網的溫度、閥門開啟度等參數，并向控制箱下達閥門開啟度的控制指令。
1分時分區系統簡介
我公司分時分區控制系統可根據建筑物用熱時間和用熱區域的差異，進行分時段、分區域控制，如工作時間工作區域正常供熱，非工作時間非工作區域只進行執守供熱，防止管道凍裂。該系統自動化程度高，可廣泛應用于分時段供暖建筑區域。
在安裝分時分溫控制系統前，按照傳統的供熱方式，若不加人工干預，一天24小時之內的室內溫度基本不變，且室內平均溫度處于較高水平，在夜間無人時段或者睡眠時段，有很大一部分熱能被浪費，如上圖中的黑色曲線；若加以人工干預，則室內平均溫度呈較大波動變化，如上圖中紅色曲線，降低了用戶的舒適度的同時，沒有合理解決夜間能源浪費問題。安裝分時分溫控制系統后，綠色曲線為建筑恒溫控制情況下室內溫度變化曲線，藍色曲線為公共建筑夜間防凍降溫曲線，上圖中藍色曲線與綠色直線包圍的范圍為節能空間，可見其節能空間極其可觀。

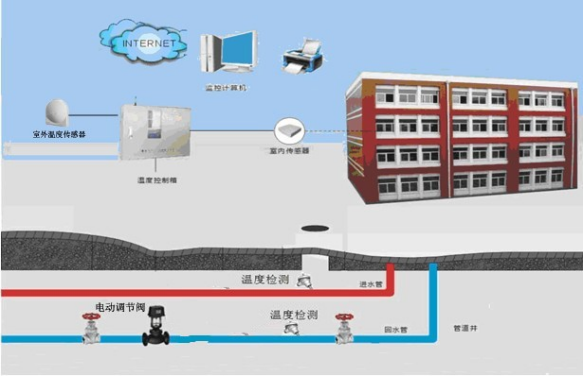

在節假日或者晚上10點之后，辦公區無人時，監控中心將預先設定的控制指令，通過電臺無線網絡，下載到電動調節閥的控制器內，在保證室內管網不凍的前提下，減小電動調節閥的閥門開度，從而降低熱水介質的流量，減少該建筑物的熱量輸入；同時管網的溫度、閥門開啟度等參數也可通過控制箱上傳至監控中心，利用這些監控參數，適量調節換熱站的換熱量和循環泵的運行頻率以及其他設備的工作狀態，使得供應熱量與熱負荷需求的熱量達到最優匹配，這樣既保證了供熱質量，又節約了熱能和電能。具體方案示意圖如下圖所示：
①通過控制電動調節閥的開度來控制建筑的供暖量，可以完全杜絕夜間熱浪費的問題;
②電動調節閥可靈活實現遠程控制和本地控制兩種控制功能，即使在無線網絡癱瘓時，也可實現就地手動控制，不影響整個供暖系統的優化運行；
學校宿舍其使用性質與住宅有較大區別，上課、節假日期間建筑物內無人，室內溫度保持在18度以上顯然存在極大浪費。在對不同性質的建筑進行深入的控制策略分析基礎上，我公司在全國集中供熱領域首次提出樓棟控制的解決方案，可以最大限度的實現供熱量的精確控制，做到系統最優化節能運行。
學校公寓控制運行模式可以分為工作日、周末、節假日三種，同時每天24小時可以設置成不同的時間段，通過與熱量控制或者溫度控制模式相結合可以滿足建筑物的任何使用習慣，達到所供給熱量或溫度的精確調節。
分時分區控制系統可根據建筑物用熱時間和用熱區域的差異，進行分時段、分區域控制，如工作時間工作區域正常供熱，非工作時間非工作區域只進行執守供熱，防止管道凍裂。該系統自動化程度高，可廣泛應用于分時段供暖建筑區域。
控制原理：
在中午11點~14點或者晚上12點~凌晨5點，增大電動調節閥的閥門開度，保證供暖需求；在學生工作日上課期間低溫防凍供暖；同時管網的溫度、流量、閥門開啟度等參數也可通過控制箱上傳至監控中心，利用這些監控參數，監控中心可調節供暖系統內其它設備的工作狀態，使得供暖量與用熱量達到最優匹配。
1. 產品外觀
產品材質：鍍漆鐵皮柜，厚度1mm
產品尺寸：300mm*200mm*100mm
產品重量：2.5kg
安裝方式：壁掛式安裝，距離配電柜≥1.5m
適用場合：?jiǎn)螚潣怯睢⒐┡秸{(diào)一致的區域
工作環境：濕度≤70%，溫度-20~40℃，低粉塵，低電磁干擾，無振動
2. 產品硬件及IO信息
提供24VAC電源
支持modbus通訊
可通過電臺通訊方式與上位機通訊
3. 供電方式
控制柜需外接AC220V電源；
控制柜內部可提供AC24V電源供執行器驅動電機；
4. 工作原理
在一個學校供熱系統中，一般既有24小時連續變溫供熱的用戶（如公寓樓），又有間歇性供熱的用戶（如教學樓），由于兩種供熱需求不同的用戶共存于一個供熱管網系統中，使得24小時連續供暖用戶連續高無供暖與間歇性供熱用戶不得不在夜間也進行無效供暖，造成了很大的能源浪費。
耐威科得樓宇分時分溫控制系統根據用戶不同時間段對室內溫度（或者回水溫度）的不同要求，通過對電動調節閥門進行調節，進而改變用戶的循環水流量，達到精確調節用戶室內溫度（或者回水溫度），即按需供熱的目的。

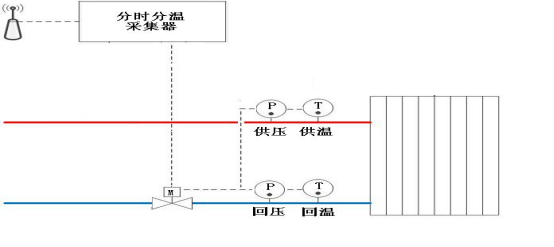

工作原理圖如下：
上圖所示控制器，控制一臺電動調節閥，適用于一套管路的建筑。對于二、三套管路的系統，控制器控制三臺電動閥，安裝方式與上圖相似。
5. 功能簡介
1.7寸彩色觸摸屏人機對話界面，真彩色，屏幕分辨率800*480，交流環境友好，操作簡單；
2.具有控制室溫和控制水溫兩種控制方式；
3.可以分時段控制室溫或者水溫，時間段可以按照年月日劃分、按照一天24小時劃分、按照周六日劃分；
4.具有低溫保護功能，當室內溫度低于下限或者回水溫度低于下限時，閥門開度增大，加大供熱量，直到溫度恢復正常；
5.具有歷史報表查看功能；
6.具有歷史曲線調閱功能；
7.具有數據超上下限報警功能；
8.具有傳感器偏差修正功能，減少現場工作量；
9.具有閥門自動控制和手動控制功能；
10.具有管理員、操作員、負責人三級操作權限，防止越權操作而導致供熱事故；
11.有數據斷電保持功能，控制器斷電重啟后無需再次設定運行參數；
12.支持?jǐn)?shù)據遠程監控，具有遠程通信端口；
13.支持modbus標準協議，具有開放端口，支持TCPIP/485通訊。
V型物聯網智能平衡閥是一款集數據采集、控制、信號傳輸為一體的高端全自動水力平衡閥，其內置控制與運算單元、采集單元、執行單元、通訊單元（各種通訊方式可選），執行器支持多種控制模式：回溫控制、溫差控制、回壓控制、壓差控制、室溫控制、流量控制、分時段控制等，用戶只需設定相關數據參數（如：回水溫度、供回水溫差、供回水壓差、閥門開度或時段參數），其即可實現自行的監測與控制操作，大大節省了人工成本。V型物聯網智能平衡閥的V型閥芯擁有很好的線性及等比例調節能力，更好的達到控制效果；連接方式法蘭連接與焊接可選。
V型物聯網智能平衡閥一般安裝在單元或樓棟，可以根據現場要求選擇通訊方式，不同通訊方式只需要更換對應的拓展模塊，更方便的解決了不同安裝環境的通訊需求。
通訊方式：
主板自帶Modbus-RTU/M-BUS，NB（可選）
主要參數
2 執行器防水等級：IP68
2 壓力等級PN16
2 供電方式：DC24V或電池供電（太陽能板補充供電）
2 物聯網智能調節閥具有防拆卸鉛封功能，閥體執行器為分體式、可拆裝。
2 執行器具有直觀的液晶屏顯示，閥門面板上具有液晶面板顯示，可以直觀地顯示閥門工作模式、閥號、故障信息、實時開度、閥門編碼，供水溫度，回水溫度及運行狀態顯示等信息。
2 輸出力矩：50Nm 功率：功耗低僅1W（僅當閥門啟、閉時） 動作時間：120S
2 物聯智能調節閥電動執行器采用合金金屬減速齒輪制成，保證足夠的機械壽命和扭矩輸出，輸出扭矩大（是閥門扭矩3倍以上），保證閥門的可靠運行
2 規格：DN25~DN200
2 執行器上殼材質燃燒等級：B級 執行器下殼材質：壓鑄鋁（保證有足夠的機械強度）
2 介質：冷、熱水及60%乙二醇
2 介質溫度：2℃—120℃
2 環境溫度：-20°C?55°C
2 環境濕度：W95%RH
2 關斷壓差：0.6MPa~1.0MPa
2 引線長度：30~50cm
2 閥體：閥體材質：碳鋼 閥芯閥桿：304不銹鋼；閥體表面做相應的防銹處理。
2 密封：橡膠軟密封
2 連接方式：法蘭連接
閥芯：V型304不銹鋼閥芯，具有流通能力大，阻力小，流量調節特性好等特點.在保證足夠的機械壽命和耐腐蝕、耐結垢特性的同時，還能保證其流量調節的特性。具備全開度時的低阻力特性。
2 物聯網智能調節閥執行器具有開關極限限位，保證現場正常控制。安全的防堵轉功能，當有異物進入閥體或者由于污垢堵轉后，閥門會自動切斷供電電流，防止燒壞電機。電機具有電氣限位、機械限位、過熱保護、過載保護等保護措施。
2 物聯智能調節閥具有大于十萬次開關壽命。
2 現場閥門參數調試裝置：手抄器、手機藍牙APP、可用專用工具機械手動控制
2 高可靠性：控制閥門及執行器使用壽命長，穩定可靠。斷電后保持原位，供電不自檢等功能
2 引線：傳統產品是引線從側面輸出，現在引線從底座下出，以防滲水
2 測溫精度：執行器測溫采用PT1000熱電阻，安裝方便測溫精度高。
2 物聯智能調節閥在斷電的情況下保持原位；當通訊中斷或者執行機構不能正常動作時，執行器報警并把報警信息發送給控制器及上位平臺。
2 物聯智能調節閥執行器具有權威部門出具的CE認證報告。
2 電池供電型如控制裝置所處位置信號弱，免費提供外接天線
2 噪聲：閥門動作時產生噪聲不超過50分貝。
